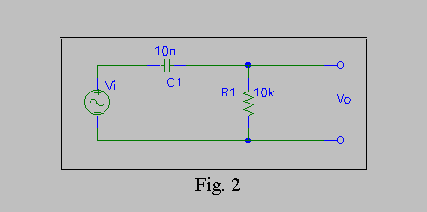

Il circuito e' costituito da pochi componenti, e cioe' da una resistenza di valore R=10Kohm, una capacita' di valore C=10nF e infine da un generatore di onde sinusoidali. Come si puo' osservare, a differenza del circuito passa-basso, l'uscita viene prelevata, questa volta, ai capi della resistenza R1.

<br>

<br>

<br>

<center><img src="figura2.gif"></center>
