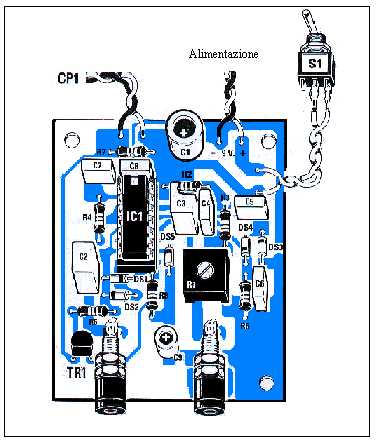

Tutti i componenti necessari per realizzare questo progetto trovano posto sul circuito stampato visibile in fig.1.
Per iniziare abbiamo inserito lo zoccolo per l'integrato IC1 e saldato tutti i suoi piedini sulle piste sottostanti. Terminata questa operazione, abbiamo inserito le resistenze, poi il trimmer R1 ed infine i condensatori poliesteri e gli elettrolitici, rispettando per questi ultimi le polarità dei due terminali. Proseguendo nel montaggio abbiamo inserito i cinque diodi al silicio rivolgendo la fascia nera presente sul loro corpo come visibile in fig.1. Invertendo un solo diodo il circuito non funzionerà. Dopo i diodi abbiamo inserito il transistor TR1 rivolgendo la parte piatta del suo corpo verso il basso. Per completare il circuito abbiamo collegato due terminali nello spazio in cui dobbiamo collocare le boccole della sonda, i due fili per l'interruttore si accensione S1, quelli della cicalina ed infine quelli dell'alimentazione tenendo presente che il filo rosso va collegato sulla pista contrassegnata dal segno positivo. Nell'inserite l'integrato 40106 nello zoccolo, bisogna rivolgere la sua tacca di riferimento a forma di U verso il condensatore C8. A questo punto il circuito è pronto per essere uttilizzato.
La sonda e la taratura: Per realizzare la sonda è necessario procurarsi due spezzoni di fili di ottone o di rame nudo lunghi 13-15 cm e dal diametro di 2 millimetri circa. Per evitare che i fili possano ossidarsi abbiamo coperto i fili con un leggero strato di stagno. Un'estremità di ogni filo dovrà essere stagnata sulla relativa parte della basetta. Completato il circuito bisogna tarare il trimmer R1 e per questa operazione si è pensato di applicare provvisoriamente una resistenza da 10000 ohm ai capi della sonda e di ruotare il cursore di R1 fino a far cessare il suono della cicalina. Scollegando la resistenza dai due terminali della sonda la cicalina dovrà suonare nuovamente. Questo sistema di taratura può essere ritoccato in funzione dell'umidità che deve essere rilevata sul terreno della vostra pianta (a seconda della coltura). I terminali della sonda devono essere infilati totalmente nel terreno.
